Знакомство с продуктами SOA MOSFET серии HO от NCE

2025,10,29

В связи с растущим рыночным спросом на высокопроизводительные силовые полупроводниковые устройства с широким набором SOA MOSFET отдел исследований и разработок NCE выпустил продукты MOSFET серии HO, оптимизируя рабочий диапазон SOA для удовлетворения конкретных требований схемного применения, таких как горячее подключение, плавный пуск, электронные предохранители, приводы двигателей, BMS и т. д. Благодаря оптимизации конструкции структуры устройства и использованию специальной технологической технологии продукт решил проблему баланса эффективности, терморегулирования и надежности в сценариях с высокой мощностью.

Основные технологические преимущества

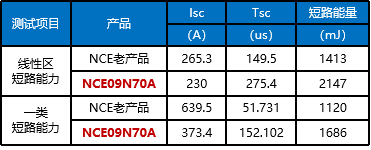

1. Сверхсильный ток короткого замыкания в линейной зоне, сравнение измеренных значений мощности короткого замыкания.

Испытания на устойчивость к короткому замыканию проводились между репрезентативным продуктом широкой серии SOA HO, NCE09N70A, и более старым продуктом того же уровня мощности от NCE: устойчивость к короткому замыканию в линейном диапазоне увеличилась на 50 %, а способность к короткому замыканию первой категории увеличилась на 50 %.

2. Сверхширокая безопасная рабочая зона (SOA)

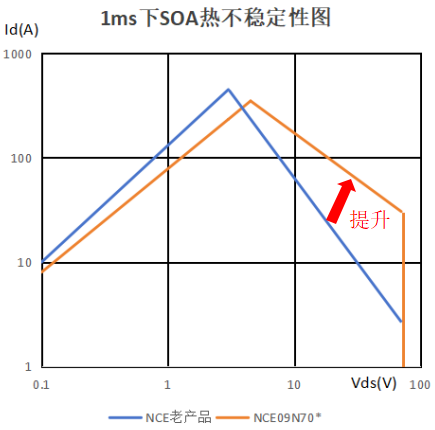

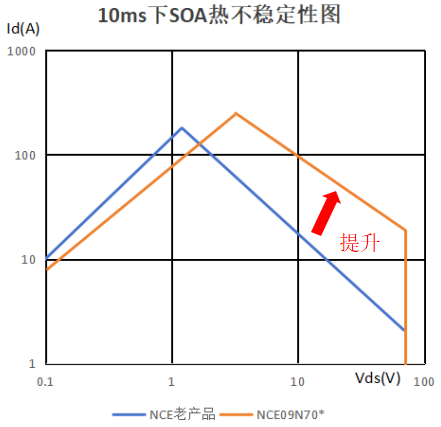

Путем оптимизации структуры устройства и распределения легирования при тех же условиях сопротивления проводимости испытания линий тепловой нестабильности при длительности импульса 1 мс/10 мс могут ясно показать, что продукты серии HO имеют более широкую область SOA по сравнению с более старыми продуктами. SOA увеличился более чем на 30% по сравнению с традиционными продуктами, и они поддерживают рабочие условия с более высоким напряжением и большим током.

3. Высокая надежность конструкции.

Благодаря строгим и всесторонним испытаниям проекта по оценке старения максимальная температура перехода может достигать 175 ℃. Он также может пройти сертификацию автомобильного уровня AEC-Q101, отвечающую требованиям долгосрочной стабильной работы автомобильной электроники.

4. Повышенная термическая стабильность.

Он оснащен встроенным механизмом динамической термозащиты. В случае переходной перегрузки или короткого замыкания напряжение отрицательного смещения затвора может быстро подавить рост тока, тем самым предотвращая тепловой пробой.

Примечание:

Способность к короткому замыканию в линейной области относится к способности МОП-транзистора к короткому замыканию, когда он не полностью открыт.

2. Первый тип устойчивости к короткому замыканию относится к способности к короткому замыканию, когда МОП-транзистор полностью открыт.

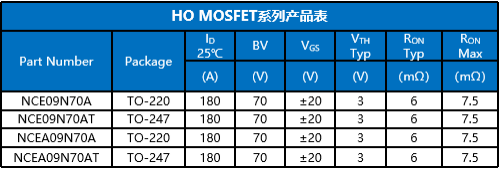

Номера моделей серии продуктов

NCE успешно запустила серию продуктов HO. Благодаря различным конструкциям упаковки они могут удовлетворить требования использования различных схемных решений.

Типичные сценарии применения

1. Промышленный источник питания: высокочастотный импульсный источник питания, система ИБП.

2. Электромобили: регулятор скорости вентилятора автомобильного кондиционера, бортовое зарядное устройство.

3. Новая энергия: фотоэлектрический инвертор, система хранения энергии PCS.

4. Железнодорожный транспорт: тяговое и вспомогательное электроснабжение.

5. Электрические инструменты: переключатель контроля скорости.
