Основные моменты мастерства
Технология платинового расширения, значительно улучшающая динамические характеристики. Процесс платинового расширения точно контролирует срок службы неосновной несущей и оптимизирует внутренние коммутационные характеристики устройства. Измеренные преимущества заключаются в следующем:
Уменьшите заряд обратного восстановления (Qrr): типичное значение составляет всего 722 нКл, что снижает потери обратного восстановления диода.
Сократите время обратного восстановления (trr): обычно 128,6 нс, что повышает потенциал частоты переключения системы.
Сглаживание пикового обратного тока восстановления (Irm=9,05 А): улучшает характеристики электромагнитных помех и снижает нагрузку на конструкцию периферийного фильтра.
Основные электрические характеристики
Сверхнизкое сопротивление в открытом состоянии: типичное сопротивление RDS(on) составляет всего 31 мОм (максимум 37 мОм), что значительно снижает потери проводимости.
Чрезвычайно низкий заряд затвора: типичный Qg, равный 116,8 нКл, обеспечивает быстрое переключение и снижает потери в приводе.
Высокий ток: непрерывный ток стока до 80 А (Tc = 25°C), импульсный ток до 240 А.
100% тестирование UIS: лавинная энергия одного импульса 951 мДж обеспечивает надежность в суровых условиях эксплуатации.
Сравнение фактических измерений
Путем фактических измерений и сравнения форм импульсов переключения в одних и тех же рабочих условиях было обнаружено, что суперпереходный МОП-транзистор Longten Semiconductor имеет более высокую скорость включения, более короткий ток во время выключения, меньшие выбросы и колебания VDS, более плоскую платформу Миллера и значительно меньшие потери при включении/выключении, чем у основных конкурентов в отрасли. Это может эффективно снизить общее энергопотребление машины, повысить эффективность преобразования высокочастотных источников питания и эксплуатационную надежность.

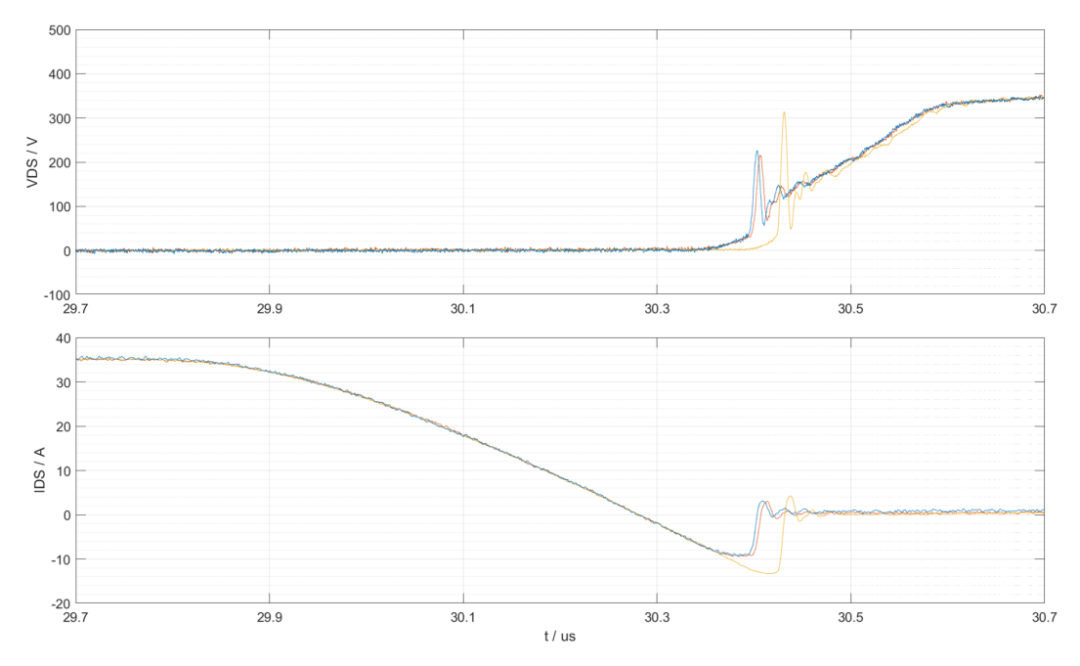

Сравнивая формы сигналов диода в одинаковых рабочих условиях, можно увидеть, что полевой МОП-транзистор Longten Semiconductor с суперпереходом, благодаря использованию передовой технологии расширения платины, работает исключительно хорошо в процессе обратного восстановления с более коротким временем обратного восстановления и более мягким процессом обратного восстановления. Эта функция эффективно снижает потери при переключении и электромагнитные помехи, а также повышает стабильность системы и эффективность рассеивания тепла в условиях высокочастотной работы.
Типичные сценарии применения
Источник питания пласта
OBC (бортовое зарядное устройство)
Источник питания связи
Зарядная свая
Мощный промышленный источник питания
Блок питания горной машины
